Installation & Signalétique d'un défibrillateur

Installer un défibrillateur

Pour positionnement intérieur ou extérieur Medisol propose :

• des supports muraux (idéal pour un placement dans un bureau !),

• des boîtiers muraux à usage intérieur (munis d’une alarme) pour bien stocker le défibrillateur et le mettre en évidence,

• des boîtiers muraux à usage extérieur (munis d’une alarme, d’un système d’éclairage et d’un système de chauffage avec thermostat intégré).

Outre la protection du défibrillateur, ils permettent de réaliser une connexion électrique pour maintenir sa température et protéger sa batterie (la plupart du temps au lithium) contre le froid et les intempéries (le système de chauffage intégré maintient le défibrillateur hors gel en période de froid). Cette installation nécessite un raccordement électrique du boitier (seul un électricien est habilité à le faire).

Le boitier pour l’extérieur que Medisol commercialise est le modèle AIVIA-200 de la marque Pyrescom. Il est fabriqué en France et dispose d’un système de chauffage avec thermostat ainsi que d’une ventilation. Pour plus de sécurité et une faible consommation, ce boitier possède un transformateur pour passer du 220V en 24V (basse tension).

Attention : ces boitiers ne doivent pas être placés sur une façade exposée sud (c’est à dire en plein soleil !), ceci pour éviter tout risque d’ « effet de serre » dans le boitier en été !!

Un conseil :
Toujours placer le bas du boitier (dans la mesure du possible) à environ 1,20 – 1,30 mètres du sol.

Signalétique

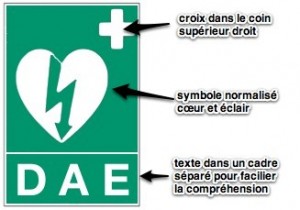

L'ILCOR (International Liaison Committee on Resuscitation) a conçue une signalétique internationale pour indiquer la présence des défibrillateurs automatisés externes (DAE). La signalétique est conforme aux normes ISO 7010 et 3864-3 relatives aux signaux de sécurité utilisés sur les lieux de travail et dans les lieux publics.

Cette signalétique est destinée à indiquer la présence d'un DAE dans un pièce, un boîtier en libre accès, ou encore pour désigner la direction à prendre pour trouver le DEA le plus proche. Elle peut être combinée à une flèche normalisée et être accompagnée des lettres "DAE" ou d'un équivalent dans la langue locale ("AED" en anglais).
Le but d'une signalisation uniformisée est de permettre à tout individu de facilement localiser la présence d'un défibrillateur pour intevenir le plus rapidement possible.

L'ILCOR souhaite que cette signalétique soit uniformisée au plan international et recommande son utilisation par les fournisseurs.
En France, le ministère de la santé a publié un arrêté redant obligatoire l'utilisation de cette signalisation des défibrillateurs dans les lieux publics. Cet arrêté du 16 août 2010 fixe les modalités de signalisation des défibrillateurs dans les lieux publics afin de faciliter leur repérage.

La couleur normalisée est le RAL 6032. L’arrêté français précise également que la police de caractères à utiliser est le Helvetica Neue. La signalisation doit reproduire les 5 modèles suivants, fixés par l'arrêté du 16 août 2010, que ce soit en termes de graphisme ou de couleur :

Ils sont libres d’impression sur n’importe quel support papier, plastique, autocollant et selon l'arrêté, les logos peuvent être imprimés sans limites d'agrandissement homothétique.
